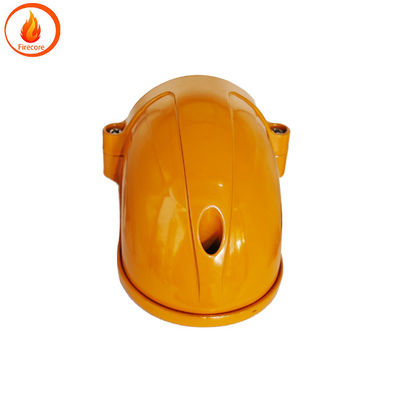

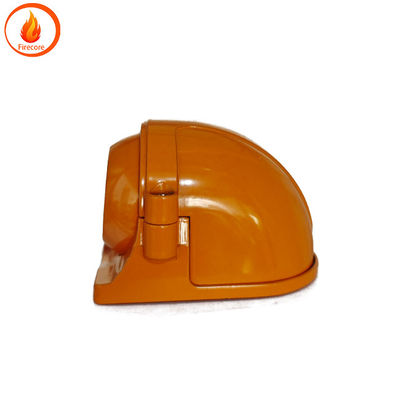

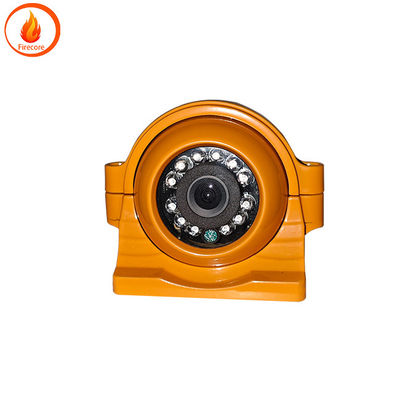

ΑHD Κάμερα αυτοκινήτου Τροχόφορο πλευρικά τοποθετημένο AHD αριστερό και δεξί τυφλό σημείο παρακολούθησης αδιάβροχο και ανθεκτικό σε κρούσματα
Σχήμα (: 1) Διάγραμμα σύνδεσης γραμμής
Διάγραμμα σύνδεσης γραμμών: όπως φαίνεται στο σχήμα (1)
Εγκατάσταση 5 συστημάτων παρακολούθησης
1. 1 Εγκατάσταση κάμερας
Σχήμα (2) Επιπτώσεις παρακολούθησης από τέσσερις κάμερες
Το σύστημα αυτό απαιτεί την εγκατάσταση τεσσάρων καμερών όπως φαίνεται στο σχήμα (2) Οι μπροστινές κάμερες χωρίζονται σε δύο τύπους ειδικών και γενικών σκοπών.Ειδικές κάμερες τοποθετούνται στο σήμα του οχήματος όπως φαίνεται στο σχήμα (3) Οικουμενικές εξωτερικές κάμερες μπορούν να τοποθετηθούν σε πλέγματα αερισμού, προφυλακτήρες ή σε άλλες κατάλληλες θέσεις.
Σχήμα (3) Παρουσίαση εγκατάστασης με μπροστινή θέα
Οι κάμερες και στις δύο πλευρές τοποθετούνται στον καθρέφτη οπίσθιας θέσης όπως φαίνεται στο σχήμα (4)
Σχήμα (4) Αποτελέσματα εγκατάστασης των καμερών και στις δύο πλευρές
1. 2 Εγκατάσταση οθόνης: Συνδέστε το καλώδιο με τον πάγκο DVD σύμφωνα με το διάγραμμα καλωδίωσης.
1. 3 Εγκατάσταση του υποδοχέα: Μετά τη σύνδεση των γραμμών σύμφωνα με το διάγραμμα καλωδίωσης τοποθετήστε τον υποδοχέα σε ένα κουτί αποθήκευσης ή τοποθετήστε τον σε κατάλληλη θέση στο εσωτερικό του αυτοκινήτου.Ο αισθητήρας δονήσεων είναι συνδεδεμένος με το σώμα του οχήματος..
6. Μέθοδος λειτουργίας του συστήματος πανοραμικής παρακολούθησης
Υπάρχουν δύο τρόποι λειτουργίας για το σύστημα παρακολούθησης: αυτόματη λειτουργία και χειροκίνητη λειτουργία.Η χειροκίνητη λειτουργία μπορεί να ελέγχεται μέσω του μοχλού διεύθυνσης ή του διακόπτη μεμβράνης (προαιρετικό) και ο έλεγχος του μοχλού διεύθυνσης και του διακόπτη μεμβράνης είναι συνεπής.
360 ° σύστημα πανοραμικής παρακολούθησης μέθοδος λειτουργίας μετάδοσης οθόνης οθόνης
(1) Τέσσερις οθόνες: Όταν το αυτοκίνητο ξεκινάει ο οικοδεσπότης και η κάμερα αρχίζουν να λειτουργούν και η οθόνη είναι σε μορφή H τεσσάρων διαχωρισμένων λειτουργιών που εμφανίζουν τέσσερις οθόνες:"προς τα εμπρός", "πίσω", "αριστερά" και "δεξιά" (στο εξής "βασική λειτουργία οθόνης") Μετά από καθυστέρηση 15 δευτερολέπτων η οθόνη θα σβήσει αυτόματα και θα αλλάξει σε λειτουργία πλοήγησης και ήχου αλλά όλο το σύστημα θα είναι ακόμα σε λειτουργία καταγραφής.
(2) Προσωπική θέα: Στην βασική λειτουργία γραφικών η μπροστινή κάμερα λειτουργεί με τη χρήση του διακόπτη ταινίας ή την ανύψωση του μοχλού διεύθυνσης προς τα πάνω.Η οθόνη οθόνης εμφανίζει τη μπροστινή όψη του αυτοκινήτου ξεχωριστά Πατήστε ξανά τον διακόπτη ταινίας ή σηκώστε τον μοχλό διεύθυνσης προς τα πάνω για να απενεργοποιήσετε την οθόνη και να αλλάξετε στη λειτουργία πλοήγησης και ήχου
(3) Επιστροφή: Όταν ενεργοποιείται η ταχύτητα ανάδρομης κίνησης, η οθόνη μεταβάλλεται αυτόματα στην οθόνη ανάδρομης κίνησης, η οποία είναι η κατάσταση εμφάνισης της οθόνης ανάδρομης κίνησης.απενεργοποιήστε τη λειτουργία οθόνης οπίσθιας προβολής και εισέλθετε αυτόματα στη βασική λειτουργία οθόνης Μετά από καθυστέρηση 15 δευτερολέπτων η οθόνη θα κλείσει αυτόματα και θα αλλάξει σε λειτουργία πλοήγησης και ήχου.
(4) Πλευρική θέα: In the basic graphics mode when turning on the left or right turn lights the display screen switches to the left and right display modes cancels the turn signal and the screen automatically switches to the basic graphics mode with a delay of 5 seconds to turn off the display and switch to navigation and audio mode
(5) Πίσω και πλάγια θέα: When reverse gear is engaged and turn signals are turned on the display screen switches to a three screen display mode where the lower half of the display screen displays the reverse rear view screen and the upper left corner displays the front left image of the car Στην πάνω δεξιά γωνία εμφανίζεται η μπροστινή δεξιά εικόνα του αυτοκινήτου.Με αυτή τη βάση, η μετακίνηση προς τα πίσω και όταν το σήμα στροφής είναι ενεργοποιημένο στην οθόνη οθόνης αλλάζουν προς τα αριστερά και δεξιά Η αριστερή πλευρά εμφανίζει την αριστερή μπροστινή οθόνη του αυτοκινήτου και η δεξιά πλευρά εμφανίζει την δεξιά μπροστινή οθόνη του αυτοκινήτου. When the turn signal is cancelled the screen automatically switches to the basic screen mode with a delay of 15 seconds to turn off the display and automatically switch to the navigation audio mode .
(6) Κατά τη λειτουργία του αυτοκινήτου, το πάτημα του διακόπτη μεμβράνης ή η ανύψωση του μοχλού διεύθυνσης προς τα πάνω μπορούν να εισέλθουν στη βασική λειτουργία οθόνης.
(7) Κατά τον έλεγχο του μοχλού διεύθυνσης, ο μοχλός μπορεί να σηκωθεί μόνο μία φορά κάθε φορά. Εάν πρέπει να εισέλθετε στην επόμενη οθόνη, πρέπει να κάνετε παύση για ένα δευτερόλεπτο πριν από την λειτουργία.Η συνεχή λειτουργία για περισσότερες από δύο φορές είναι άκυρη.Ο διακόπτης λεπτής ταινίας είναι προαιρετικός.
(8) Κατά τη χρήση των προβολέων κατά τη διάρκεια της νύχτας, ο έλεγχος του μοχλού διεύθυνσης είναι αναποτελεσματικός.Σε αυτή την περίπτωση, το σύστημα εισέρχεται στη βασική λειτουργία και η μέθοδος λειτουργίας για την εναλλαγή της οθόνης απεικόνισης παρουσιάζεται στα βήματα (1) - (7).
