Εικόνα κάμερας οπίσθιας θέσης λεωφορείου AHD Εγκέφαλος φορτηγού Android οθόνης

Υψηλής ευκρίνειας αντίστροφη εικόνα προσομοίωση φορτηγού λεωφορείου οθόνη κάμερας οπίσθιας θέσης κατά μήκος της διαδρομής

Λεπτομερή εξήγηση της λειτουργίας εκτύπωσης οθόνης με κουμπί

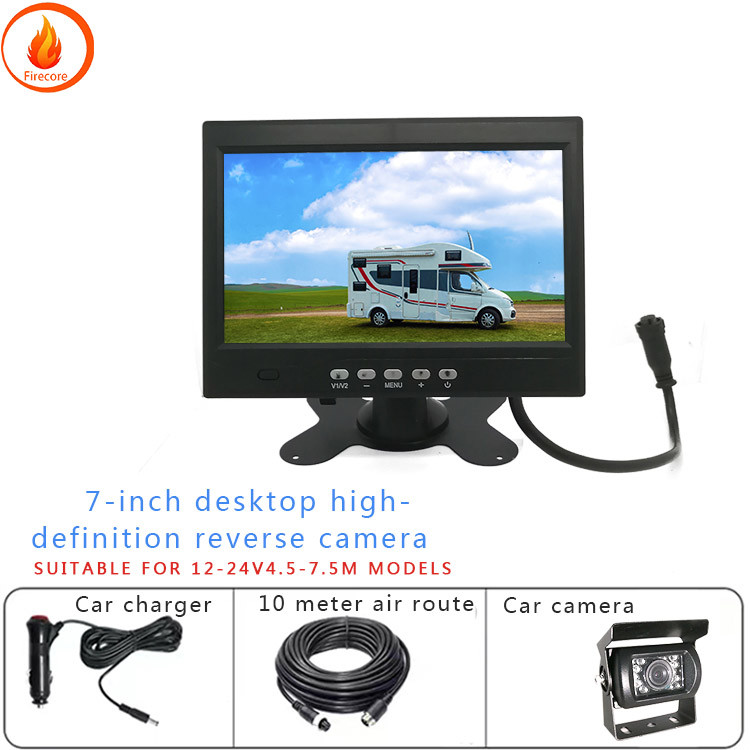

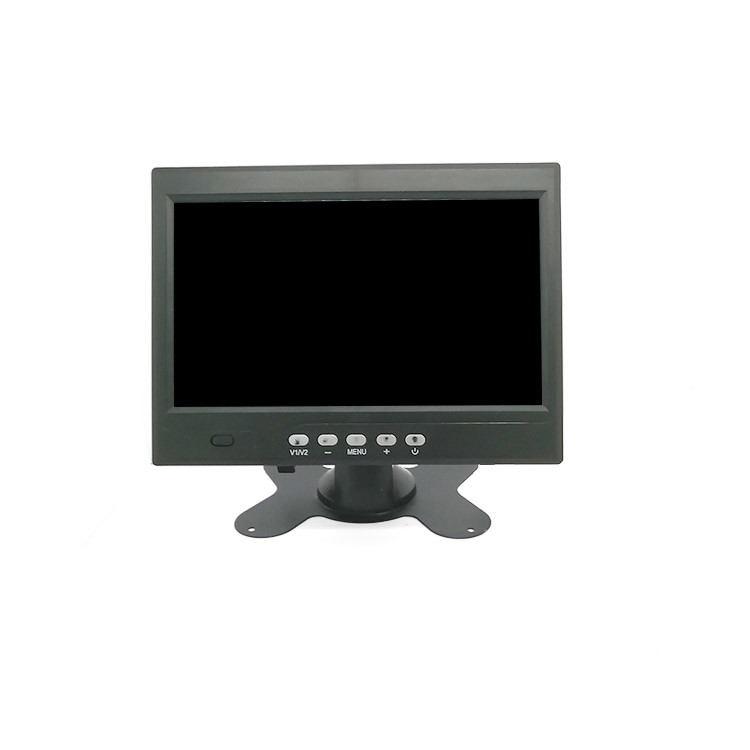

Λειτουργία εκτύπωσης οθόνης με κουμπιά
Το κουμπί MODE εισέρχεται στη λειτουργία μενού και κατά την επιλογή των ρυθμίσεων μενού είναι το κουμπί put back
Επιλογή λειτουργιών διακόπτη στην αναπαραγωγή βίντεο V1/V2
- Λειτουργία μενού Κλειδί κάτω
Κλειδί M OK
+ Λειτουργία μενού Πάνω πλήκτρο
ΔΥΝΗΜΙΣΗ Κοντό πάτημα για να σταματήσει η οθόνη μακρύ πάτημα για να κλείσει
Διάδρομο λήψης τηλεχειριστή IR

Λεπτομερή εξήγηση των λειτουργιών διεπαφής σύρματος
Περιγραφή του ονόματος Λεπτομέρειες διεπαφής
CH1 κανάλι CH1 συνδεδεμένο με κάμερα AHD μπροστά
Διάδρομος CH2 CH2 συνδεδεμένος με πίσω κάμερα AHD
Διάδρομος CH3 CH3 συνδεδεμένος με την αριστερή κάμερα AHD
Το κανάλι CH4 CH1 συνδέεται με τη δεξιά κάμερα AHD
The yellow wire (b+) of the power line is connected to the positive pole of the battery  the black wire (b -) is connected to the negative pole of the battery   and the red wire (ACC) is connected to the ignition wire of the car key
Γραμμή χειρισμού κάμερας πράσινη γραμμή (CH2) προς τα πίσω ανοιχτόμπλε γραμμή (CH3) προς το σήμα στροφής αριστερά γκρι γραμμή (CH4) προς το σήμα στροφής δεξιά
Η θύρα αποθήκευσης TF μικρών καρτών χρησιμοποιείται για την αποθήκευση βίντεο

Σημείωση: Μετά την ορθή καλωδίωση το διπλό κουμπί αναβοσβήνει θα εμφανίσει τη δεξιά οθόνη
Παράρτημα: Εικόνα γραμμής ελέγχου
1. 1. 3 Λεπτομερή εξήγηση των λειτουργιών τηλεχειρισμού
Κλειδί ονομασία Κλειδί λειτουργία
Κουμπί ενεργοποίησης / απενεργοποίησης
Επιστροφή για να εισαγάγετε τις ρυθμίσεις μενού και επιστροφή
Η AV1 αλλάζει στην αριστερή οθόνη
Η AV2 αλλάζει στην δεξιά οθόνη προβολής
Επικοινωνίες AV3 με την οθόνη μπροστινής προβολής
AV4 διακόπτες για οθόνη οπίσθιας θέσης
Επάνω λειτουργία μενού βέλος Πάνω πλήκτρο
Λειτουργία μενού με το βέλος προς τα κάτω: πλήκτρο DON
Λειτουργία μενού αριστερού βέλους Αριστερό πλήκτρο
Λειτουργία μενού δεξιού βέλους
Κλειδί επιβεβαίωσης

Οι κάμερες που τοποθετούνται στα αυτοκίνητα αποτελούν το θεμέλιο για την υλοποίηση πολλών λειτουργιών ADAS προειδοποίησης και αναγνώρισης.Μεταξύ των πολλών λειτουργιών του ADAS το σύστημα επεξεργασίας οπτικής εικόνας είναι σχετικά βασικό και η κάμερα είναι η είσοδος του συστήματος επεξεργασίας οπτικής εικόνας Επομένως, οι κάμερες στα αυτοκίνητα είναι απαραίτητες για την έξυπνη οδήγηση.

Το αν μια κάμερα λειτουργεί καλά ή όχι εξαρτάται από το 70% των οπτικών παραμέτρων που καθορίζονται από τον φακό.Αν και δεν είναι τόσο ακριβό όσο τα τσιπ COMS από την άποψη της τιμής μονάδας, η απόδοση είναι πολύ σημαντική..
